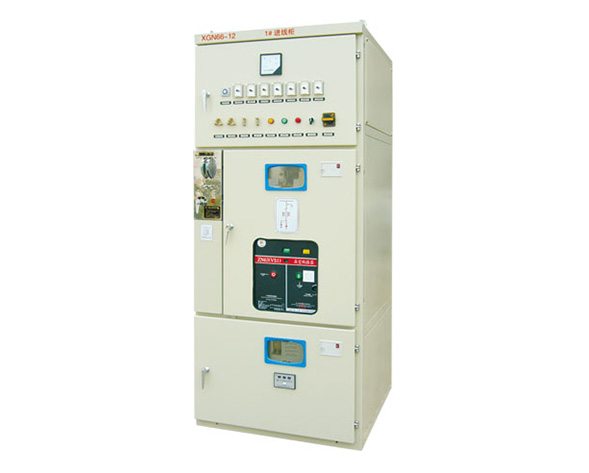

XGN66-12型固定式封閉開關設備(以下簡稱開關柜)是我公司新一代高壓電器成套產品,符合國家標準GB3906《~35kV交流金屬封閉開關設備》電力部DLT404《戶內交流高壓開關柜訂貨技術條件》的要求,也滿足國際標準IEC60298《1KV以上5KV以下交流金屬封閉開關設備和控制設備的要求》。
該產品吸收了國外的先進技術,它體積小,僅是普通開關柜體積的50%;斷路器具有可靠性高,性能好;“五防”聯鎖機械可靠、簡單等優點。開關柜是3.6、7.2、12KV三相交流電50Hz單母線分段的戶內成套裝置,作為接受和分配電能之用。并具有對電路進行控制、保護和監測等功能,可使用在各類型發電廠、變電路及工礦企業,高層建筑等場所,也可與環網柜組合應用于開閉所中。
型號含義
使用的環境條件
◎ 海拔高度不超過1000m;
◎ 環境溫度:-25℃~+40℃,24小時內平均溫度不超過+35℃;
◎ 水平傾斜度不大于3℃;
◎ 地震烈度不超過8℃;
◎ 無劇烈震動和沖擊及爆炸危險場所。

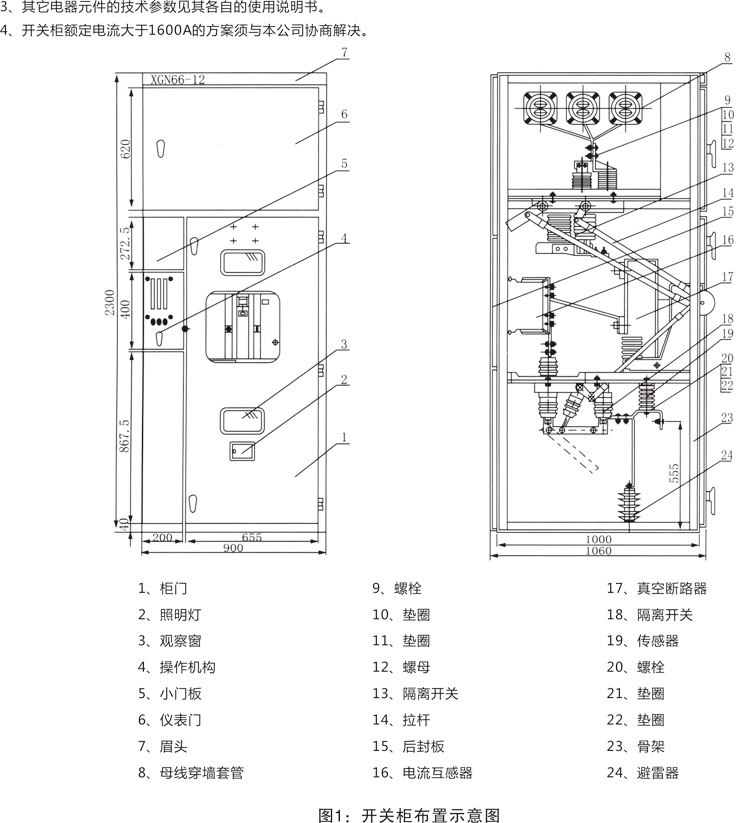

結構特點
◎ 柜體采用優質角鋼焊接而成。
◎ 斷路器室位于柜體中(下)部,安裝、調試、維護方便;標準配裝ZN63A(VS1-12)斷路器,并設有壓力釋放通 道,確保人身安全。
◎ 采用先進可靠的旋轉式隔離開關,可在主母線帶電下安全進入斷路器室檢修。
◎ 整柜防護等級IP2X。
◎ 設有可靠功能齊全的強制性機械閉鎖裝置,簡便有效達到“五防”要求。
◎ 具有可靠的接地系統。
◎ 門上裝有觀察窗,可清楚觀察到柜內元件地工作狀態。
◎ 操作機構閉鎖采用XGN2-12柜用的JSXGN閉鎖機構,簡單可靠方便實用。
◎ 進出線電纜低于柜底前部,方便用戶連接。
◎ 設有可靠功能齊全的強制性機械閉鎖裝置,簡便有效達到“五防”要求。
◎ 具有可靠的接地系統。
◎ 門上裝有觀察窗,可清楚觀察到柜內元件地工作狀態。
◎ 操作機構閉鎖采用XGN2-12柜用的JSXGN閉鎖機構,簡單可靠方便實用。
◎ 進出線電纜低于柜底前部,方便用戶連接。
安 裝
◎ 安裝基礎參考下圖,基礎糟鋼突出地在1-3mm、每米范圍內不平度不超過1.5mm,全長范圍內不超過5mm。
◎ 將開關柜按順序放置于基礎上,調整好安裝的位置,然后用M12螺栓或者用點焊方法進行固定死,柜與柜間與M8螺栓并緊。
◎ 拆開后蓋板安裝主母線和一次電源,端子接觸面應注意清理干凈并涂中性凡士林,安裝好后封堵電纜孔。
◎ 連接柜間接地母線,使沿開關柜排列方向連成一體,檢查工作接地和保護接地是否有遺漏,接地回路是否連接導通,工作接地電阻應不大于1000μΩ,保護接地電阻應不大于4Ω。
◎ 安裝二次電纜,電纜由柜前底部引入,順測壁進入低壓室,分接于端子排上;或由柜頂二次小母線上引入低壓室,裝好后封堵電纜孔。
投 運
投運前應進行如下檢查和調試。
A、根據訂貨要求檢查柜內安裝的電氣元件的型號與規格是否相符;檢查緊固件是否松動;檢查一、二次配線是否正確;操作隔離開關、接地開關、斷路器、機械聯鎖3~5次,應靈活無卡滯現象,聯鎖滿足“五防”要求,然后對機械活動部位加注潤滑油。

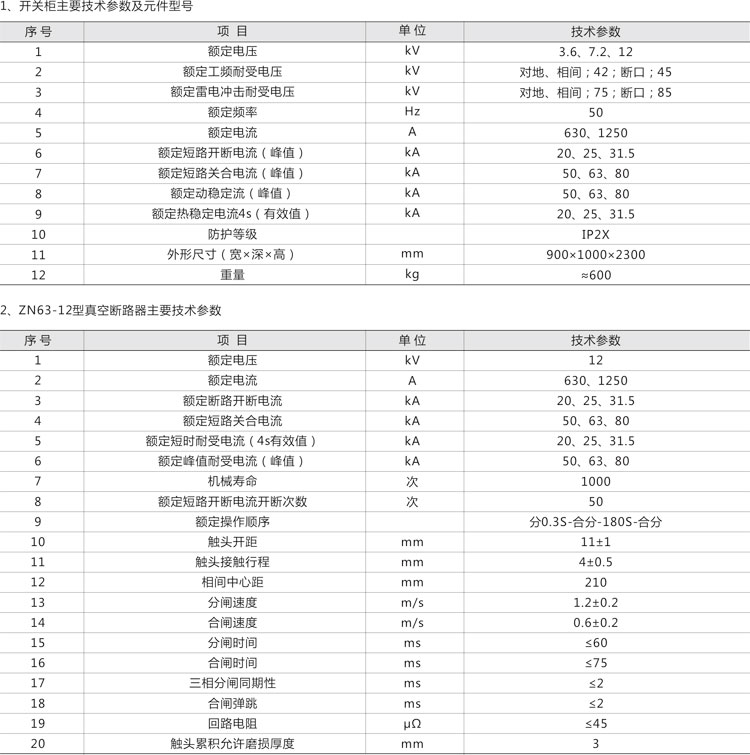

B、按本說明書第三條和出廠試驗報告檢查開關柜的絕緣水平和回路電阻,斷路器的機械特性,試驗結果應與出廠試驗報告相符或
相近。
維護與檢修
◎ 用戶應定期對開關柜進行維護與檢修,內容有:
A、清掃各部位灰塵,特別是絕緣件表面的積塵;
B、檢查機械活動部位,定期加注潤滑油,使之保持動作靈活可靠;
C、斷路器、隔離開關、接地開關等元件的維護按各自的說明書進行;
D、檢查電接觸問位是否良好,有無過熱現象,接地回路是否導通;
E、定期檢查緊固件是否緊固。
◎ 用戶一般應在制造廠的協助下進行故障檢修,如屬少許調整和小故障,用戶自行檢修參照本說明書和主要元件各自的說明書進行。
