KYN28A-12戶內交流金屬鎧裝中置式開關設備系戶內金屬鎧裝抽出式開關設備（以下簡稱開關設備），系3-10kV三相交流 50Hz 單母線分段系統的成套配電裝置。主要用于發電廠，中小型發電機送電、工礦企事業配電以及電業系統的二次變電所的受電、送電及大型高壓電動機起動等。實行控制保護、監測之用，本開關設備滿足DL/T404-91，IEC298、GB3906等標準要求，具有防止帶負荷推拉斷路器手車、防止誤分合斷路器、防止接地開關處在閉合位置時關合斷路器、防止誤入帶電隔室、防止在帶電時誤合接地開關的聯鎖功能，既可配用VS1真空斷路器，又可配用ABB公司的VD4真空斷路器。實為一種性能優越的配電裝置。
使用環境條件
a. 周?chē)h(huán)境空氣溫度：上限，＋40℃；下限，－10℃
b. 海拔：≤1000M
c. 相對環境濕度：日平均相以濕度不大于95%，月平均相對濕度平均不大于90%
d. 地震：烈度不起過8 °
e. 周?chē)諝鈶皇芨g性或可燃氣體、水蒸汽等明顯污染。
f. 無嚴重污穢及以常性的劇烈振動，嚴酷條件下嚴酷度設計滿足1類要求。
△ 特殊工作條件：
＊在超過GB3906規定的正常的環境條件下使用時，由用戶和制造廠協商。

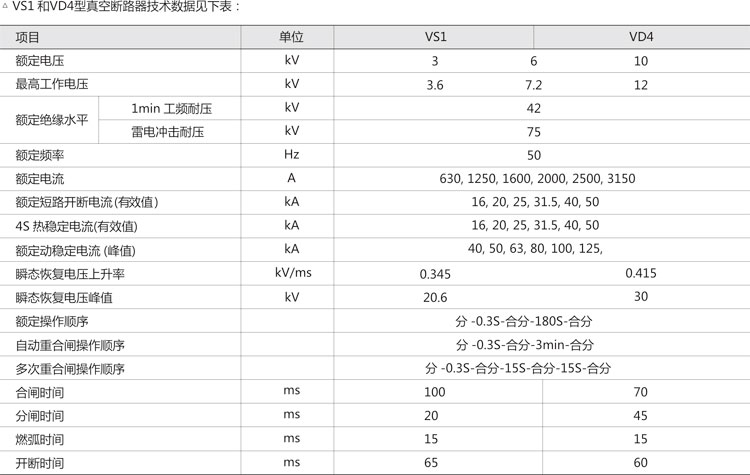

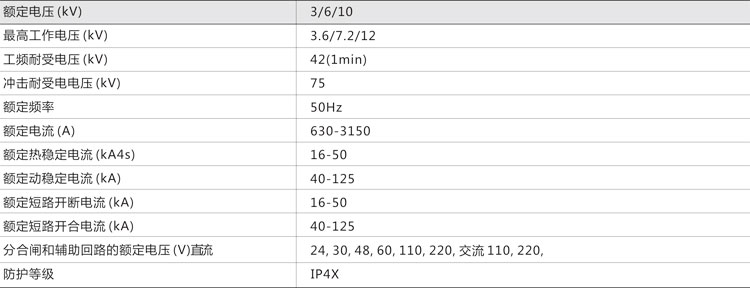

主要技術參數
結構簡介

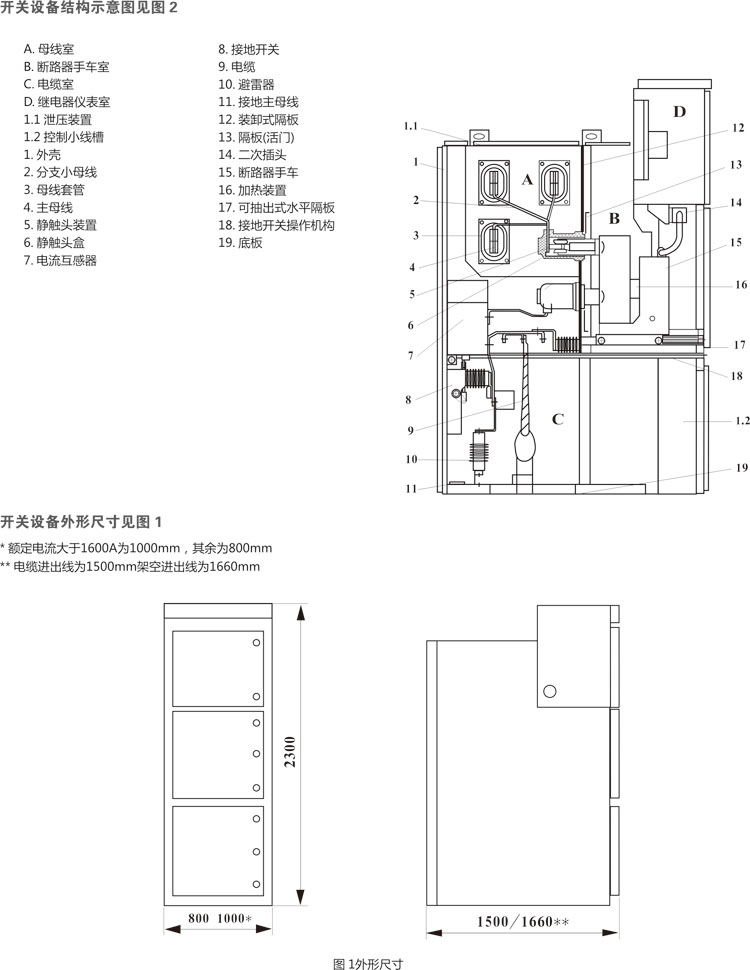

開關設備按GB390 6-91中的鎧裝式金屬封閉開關設備而設計。整體是由柜體和中置式可抽出部件(即手車)兩大部分組成，見圖1。柜體分四個單獨的隔室，外殼防護等級為IP4X，各小室和斷路器門打開時防護等級為IP2X。具有架空進出線、電纜進出線及其它功能方
案，經排列、組合后能成為各種方案形式的配電裝置。本開關設備可以從正面進行安裝調試和維護，因此它可以背靠背組成雙重排列和靠墻安裝，提高開關設備的安全性、靈活性，減少了占地面積。
手車
手車骨架也采用薄鋼板以CNC機床加工后組裝而成。手車與柜體絕緣配合機械聯鎖安全、可靠、靈活。根據用途不同，手車分為斷路器手車、電壓互感器手車、計量手車、隔離手車。各類手車按模數，積木式變化，同規格手車可以百分之百自由互換。手車在柜體內有斷開 位置/ 試驗位置和工作位置，每一位置都分別有定位裝置，以保證聯鎖可靠，必須按聯鎖防誤操作程序進行操作。各種手車均采用蝸輪、蝸桿搖動推進，退出，其操作輕便、靈活，適合于各種值班人員操作。手車當需要移開柜體時，用一只專用轉運車，便可以方便取出，進行各種檢查、維護；而且采用中置式，整個小車體積小，檢查、維護都極方便。斷路器手車上裝有真空斷路器及其它輔助設備。當手車用轉運車運入柜體斷路器室時，便能可靠鎖定在斷開位置/ 試 驗位置；柜體位置顯示燈便顯示其所在位置。而且只有完全鎖定后，才以有搖動推進機構，將手車推向工作位置。手車到工作位置后，推進手柄即搖不動，其對應位置顯示其所在位置，手車的機械聯鎖能可靠保證手車只有在工作位置或試驗位置，斷路器才能進行合閘；手車只有在分閘狀態，斷路器才能移動。
